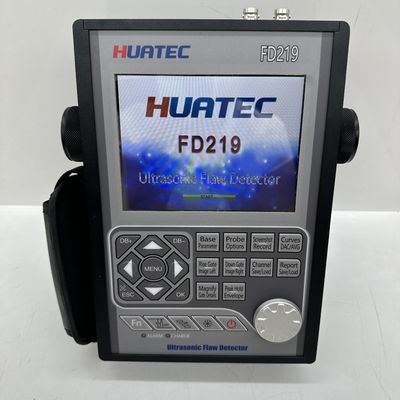

Введение

Этот детектор дефектов HUATEC FD219 - это портативный промышленный цифровой ультразвуковый детектор дефектов, который может обнаруживать, находить, оценивать и диагностировать различные дефекты (трещины, включения, поры и т. Д.).) на заготовке быстро, удобно, без повреждений и точно. Он может быть использован как в лаборатории, так и на инженерной площадке. Этот инструмент может широко использоваться в производстве, металлургии железа и стали,металлообработка, химическая промышленность и другие области, которые требуют обнаружения дефектов и контроля качества.железнодорожные перевозки, котлы и сосуды под давлением и т.д.

Инструмент может широко использоваться для обнаружения и измерения скрытых трещин, пустоты, распад и аналогичных непрекращающихся соединений в сварках, кованых изделиях, коврах, оси, валах, резервуарах и сосудах под давлением, турбинах,и структурных компонентов.

Особенности инструмента

Основное оборудование разработано с помощью ARM + FPGA, и программное обеспечение использует высоко надежную многозадачную операционную систему, которая значительно улучшает функциональность, портативность,долговечность и надежность прибора.

Этот инструмент использует меню master-slave, и разработан с помощью клавиш короткого пути и цифровой вращающейся ручки.Инструмент легкий и портативный, и его можно держать одной рукой.

Дисплей

Полноцифровый многоцветный высокоразрешительный (640×480 пикселей) многоцветный TFT LCD дисплей.

В зависимости от среды можно выбрать 4 стиля операционного интерфейса.

ЖК-дисплей с быстрым обновлением на 60 Гц, способный отображать тонкие изменения формы волны.

Яркость ЖК-дисплея может устанавливаться свободно.

Форма

Металлическая оболочка из полностью алюминия прочна и долговечна, а электромагнитная защита очень хороша.

360-градусный вращающийся демпфирующий кран и резиновый чехол легко использовать.

Стеклянные панели, очень твердые, износостойкие и не царапаемые

Скриншот и отчет PDF об обнаружении ошибок

Скриншоты всех страниц и отчетов об обнаружении ошибок в режиме реального времени и сохранение их в виде изображений BMP на U-диске, которые можно настроить в виде цветных или серого цвета.

Экспортируйте отчет об обнаружении ошибок в виде PDF-файла и сохраняйте его на U-диске для простого архивирования и печати.

Все содержимое файла PDF можно настроить в соответствии с потребностями пользователя.

Изображения BMP и файлы PDF можно просматривать на компьютере или мобильном телефоне.

Диапазон

До 15000 мм в стале; диапазон выбирается в фиксированных или непрерывно изменяемых шагах. Подходит для использования на больших деталях и измерениях с высоким разрешением.

Пулсер

Энергия импульса выбираемая из 100V, 200V, 250V, 300V, 350V, 400V и 500V.

Ширина импульса настраиваемая от 0,1 мкм до 0,5 мкм, чтобы соответствовать зондам с различной частотой.

Частота повторения импульса регулируется от 20 Гц до 2 КГц.

Приглушение выбирается между 50Ω,150Ω,250Ω и 500Ω для оптимальной производительности зонды

Выбор зонда: однокристаллический зонд, двойной кристаллический зонд, специальный угол зонда, проникающий зонд, восходящий зонд.

Приемник

Обработка: 16-значный конвертер AD со скоростью отбора образцов 320 МГц

Исправление:Положительная полуволна, отрицательная полуволна, полная волна и RF

Аналоговая полоса передачи: от 0,2 МГц до 20 МГц с выбираемыми диапазонами частот (автоматически устанавливаемыми прибором), чтобы соответствовать зонде для оптимальной производительности.

Прибыль: от 0 до 110 дБ, регулируемая в выбираемых шагах 0,1 дБ, 2 дБ, 6 дБ.

Ворота

Два полностью независимых шлюза предлагают ряд вариантов измерения высоты или расстояния сигнала с использованием пикового срабатывания.

Режим эхо-эхо позволяет точно позиционировать ворота для сигналов, которые находятся очень близко друг к другу.

Начало выхода: переменная по всему отображаемому диапазону

Ширина входа: переменная от начала входа до конца показаного диапазона

Высота входа: переменная от 0 до 99% Высота полного экрана

Сигнализация: Положительный/отрицательный порог с светодиодной вспышкой.

Память

Прибор имеет встроенную память большой емкости, и данные и файлы не будут потеряны из-за отключения электроэнергии прибора.

Память из 500 файлов канала для хранения настроек калибровки и параметров зонда.

Память из 1000 файлов отчётов о волнах для хранения A-Scan волны и настроек.

Все файлы можно хранить, отозвать и удалить.

Настройки канала и файлы отчетов могут экспортироваться через диск памяти, а информация также может храниться в неограниченном количестве через USB-память.

Видеорегистратор

Видеорегистратор полезен во многих ситуациях, он очень удобен для тех, кто хочет проанализировать исследовательскую деятельность позже.

Прибор может записывать процесс испытания и сохранять его в виде видеофайла, который можно воспроизводить через инструмент или специальное программное обеспечение.и каждый видеофайл может быть до 5 минут.

Если вы решили сохранить видеофайл на диске памяти, количество и продолжительность видеофайла не будут ограничены.

Запись и повторное просмотр процесса тестирования обеспечивают большую удобство для будущих исследований и анализа обнаружения дефектов.

Видео воспроизведение поддерживает паузу, быстрое продвижение вперед, быстрое переворачивание и остановку функций.

Функции

• Автоматическая калибровка: Автоматическая калибровка сдвига зонда с нуля, угла зонда (значение K) и скорости материала.
• Локализация ошибок:живое отображение звуковой траектории, проекции (расстояние от поверхности), глубины, амплитуды,
• Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG или DAC, быстрое сообщение о принятии или отклонении дефекта.
• Цифровое отсчётное устройство и триггерная функция: толщина/глубина может отображаться в цифровом отсчёте при использовании обычного зонда, а расстояние и глубина поверхности отображаются непосредственно при использовании углового зонда.
• DAC/AVG: кривая генерируется автоматически, и точки отбора проб могут быть компенсированы и исправлены.,Он может отображать кривую AVG любой диафрагмы.
• AWS D1.1Выбор этого стандарта может уменьшить ручные расчеты и повысить эффективность обнаружения.
• Функция коррекции изогнутой поверхности.
• Функция измерения высоты трещины.
• Увеличение шлюза: распространение диапазона шлюза по всей ширине экрана.
• Видеозапись и воспроизведение.
• Функция автоматического увеличения
• Оболочка: одновременное отображение живого A-сканирования со скоростью обновления 60 Гц и оболочка отображения A-сканирования
• Выдержка пика: сравнивать замороженные формы волн пика с живыми A-сканированиями для легкой интерпретации результатов испытаний.
• Маркировка пика: запись и маркировка пика в режиме реального времени
• Эхо кодирование: отображение 1 ~ 9 эхо области отображения в разных цветах, используется для анализа положения дефекта.
• Сканирование замораживания: дисплей замораживания содержит данные о форме волны и расстоянии испытания.
• B Скан дисплейная функция. Интуитивно отображать форму дефекта заготовки и результат обнаружения более интуитивно.

Часы в реальном времени

Часы с приборами продолжают работать, отслеживая время.

Коммуникация

Два высокоскоростных порта USB2.0. Можно выбрать два режима USB: U-DISK и U-BRIDGE.снимки экрана и записанные фильмы могут быть сохранены на U-DISKВ режиме U-BRIDGE прибор обменивается данными с программным обеспечением DataPro.

Аккумулятор

Встроенная литий-ионная батарея большой емкости и высокой производительности.

Продолжительность непрерывной работы более 12 часов. Типичное время зарядки 4-6 часов.

Кнопка

Работающие настройки легко и быстро выполняются с помощью вращающейся ручки.

Обновление программного обеспечения

Программное обеспечение можно легко обновить через U-DISK. Обновление не повредит машине.

Спецификации

• Диапазон измерений: от 0 до 15000 мм при скорости стали
• Частота повторения импульса варьируется от 20 до 2000 Гц.
• Скорость материала: 1000-20000 м/с
• Частота повторения импульса варьируется от 20 до 2000 Гц.
• Динамический диапазон: больше 40 дБ
• Линейность системы: горизонтальная: +/- 0,2% FSW,

Вертикально: 0,25% FSH, точность усилителя +/- 1 дБ.

• Мощность разрешения: более 40 дБ
• Чувствительность Остатки: более 50 дБ ((Глубокое 200 ммФ2 плоское дно отверстия)
• Отторжение (удаление): от 0 до 80% полной высоты экрана
• Шум: менее 10%
• Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра
• Прибыль: 110 дБ максимум при выбираемом разрешении 0.1, 1.0, 2.0, 6,0 дБ.
• Пропускная способность (пропускная способность усилителя): от 0,2 до 20 МГц
• Измещение импульса: более 32 дБ
• Задержка отображения: от -20 до 3400 μs
• Задержка/нулевое смещение зонда: от 0 до 99,99 мкм
• Режимы испытаний: импульсное эхо, двойной элемент и черезпередача
• Пулсер: настраиваемый волновой пульсер
• Энергия импульса: 100V, 200V, 250V, 300V, 500V подбирается
• Исправление: положительная половинка волны, отрицательная половинка волны, полная волна, RF
• Единицы: дюйм или миллиметр
• Соединения преобразователей: BNC или LEMO
• Требования к энергии: главные линии переменного тока 100-240 ВАК, 50-60 Гц
• Операционная температура: от -10 до 50°C, температура хранения: от -30 до 50°C

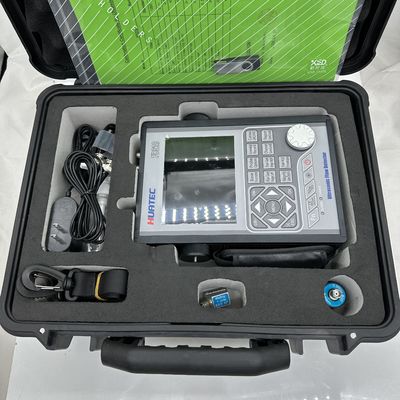

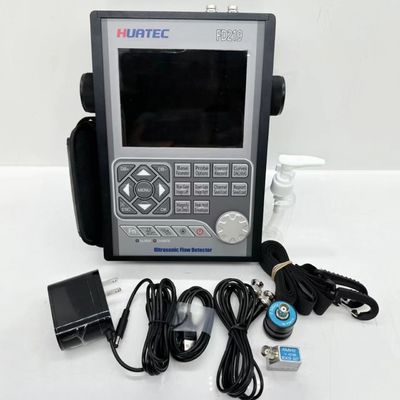

Стандартный пакет: Ведущий, прямой зонд 2,5 МГц 20 мм, угол зонд 4 МГц 8х9 60 градусов, соединительный кабель зонда, адаптер питания и кабель, ПК-программное обеспечение, кабель связи, руководство пользователя, сертификат калибровки, корпус прибора

Факультативные аксессуары

Прямой зонд (5MHZ-ф20)
Прямой зонд (2,5 МГц-ф20)
Прямой зонд (2.25 МГц-ф20)
Прямой зонд (1MHZ-ф20)
Угловой зонд (4MHZ-45 градусов, 8*9 мм)
Угловой зонд (4MHZ-60 градусов, 8*9 мм)
Угловой зонд (4MHZ-70°, 8*9mm)
Угловой зонд (4MHZ-80 градусов, 8*9 мм)
Угловой зонд (2MHZ-45 градусов, 8*9 мм)
Угловой зонд (2MHZ-60 градусов, 8*9 мм)
Угловой зонд (2MHZ-70 градусов, 8*9 мм)
Угловой зонд (2MHZ-80 градусов, 8*9 мм)
Зонд T/R (5MHz-ф20mm, фокус 15mm)
Зонд T/R (2,5 МГц-ф20 мм, фокус 15 мм)
Кабель подключения к зонду (BNC-BNC)
Кабель подключения к зонду (BNC-Lemo 00)
Кабель подключения к зонду (Lemo 01-BNC)
Кабель подключения к зонду (Lemo 01-Lemo 00)
Литий-ионная батарея
адаптер питания (4A/9V)
Кабель питания
Кожаный чехол
Испытательный блок V1
Испытательный блок V2
Испытательные блоки DAC, ASME и т.д.

Ремень

Синий зуб
