Инспекция электромагнитных магнитных частиц

Электромагнитный магнитный порошковый дефектоскоп переменного/постоянного тока с питанием от аккумулятора для обнаружения поверхностных и подповерхностных дефектов

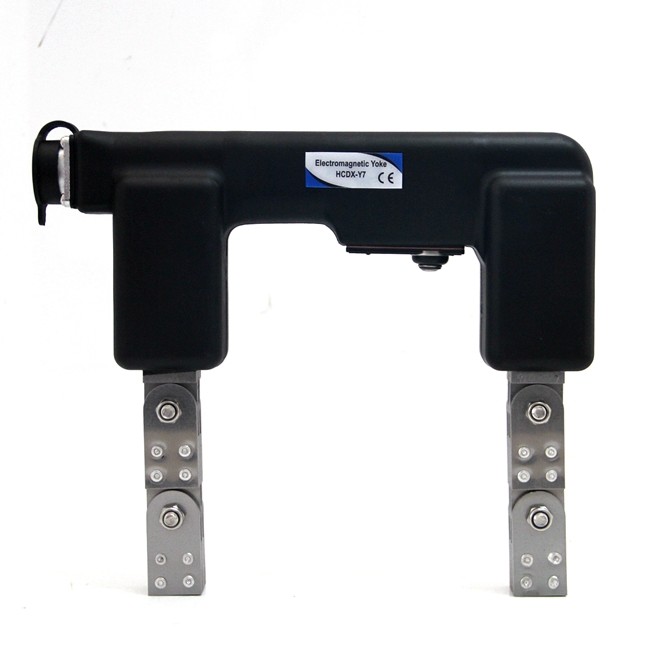

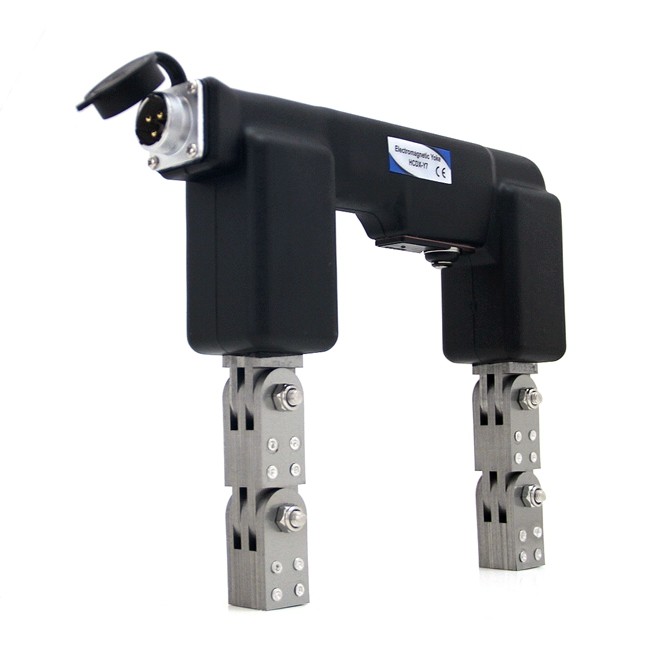

HCDX-Y7 - это прочный дефектоскоп переменного/постоянного тока с питанием от аккумулятора, предназначенный для обнаружения поверхностных и подповерхностных дефектов в самых суровых условиях.

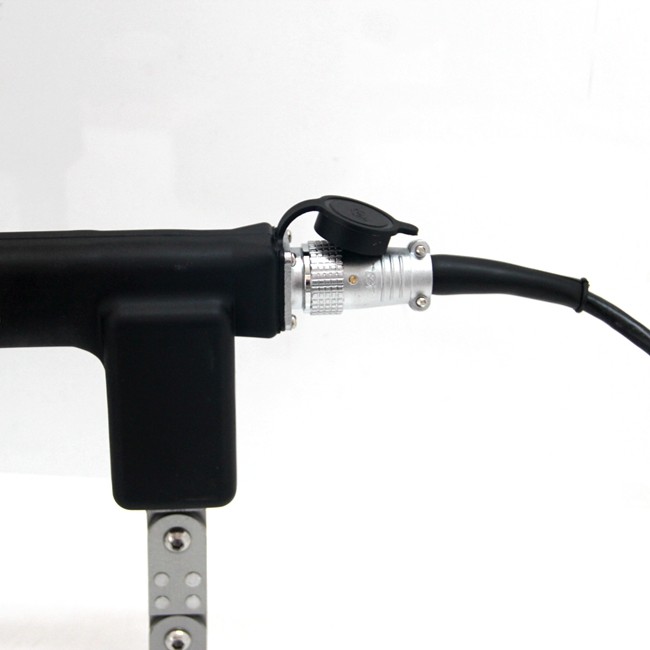

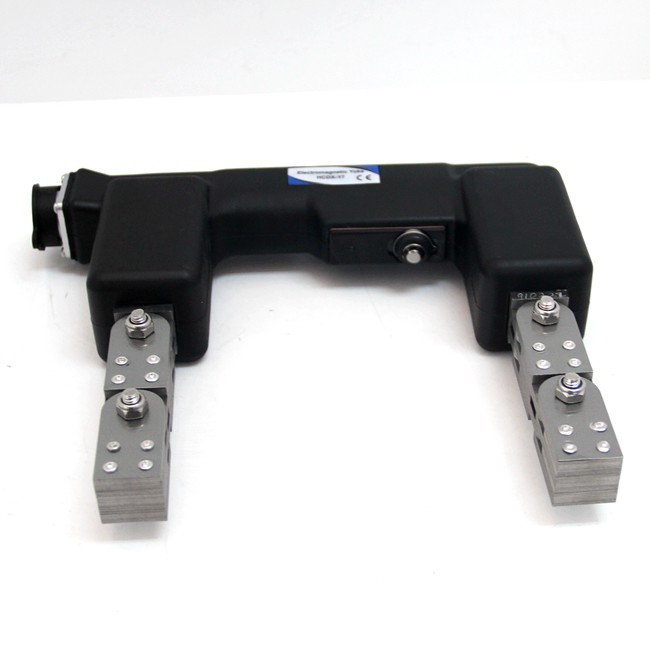

Благодаря герметичной химически стойкой конструкции, шарнирным ножкам для соответствия форме любой детали и прочному кабелю длиной 12 футов для полевого использования, HCDX-Y7 идеально подходит для контроля сварных швов и других удаленных испытаний.

Твердотельные элементы управления позволяют оператору использовать магнитные поля переменного тока для поверхностных дефектов или магнитные поля постоянного тока для подповерхностных дефектов для удовлетворения всех потребностей контроля.

Особенности продукта

Соответствует JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024

Прочная герметичная конструкция

Химическая и абразивная стойкость

Варианты работы от переменного и постоянного тока для поверхностного и подповерхностного контроля

Превосходит спецификации ASTM по подъему

Есть места, напрямую подключенные к сети переменного тока, которые можно напрямую подключить к сети переменного тока.

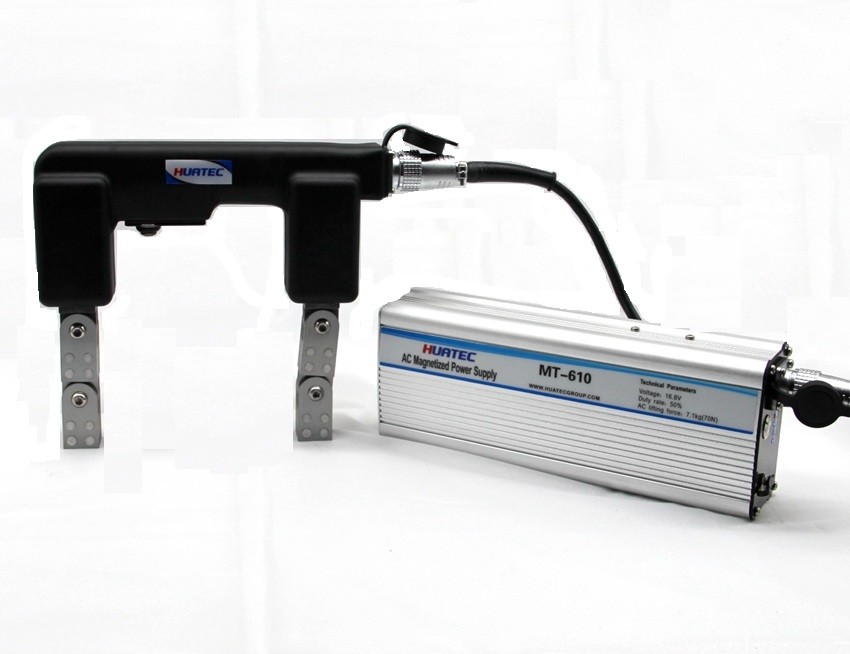

Можно использовать источник питания с переменным магнитным полем (аккумуляторный блок DC-AC инвертора) для подачи переменного тока без прямого подключения к сети переменного тока.

Источник питания для намагничивания постоянным током (аккумуляторный блок постоянного тока) можно использовать для реализации функции намагничивания постоянным током.

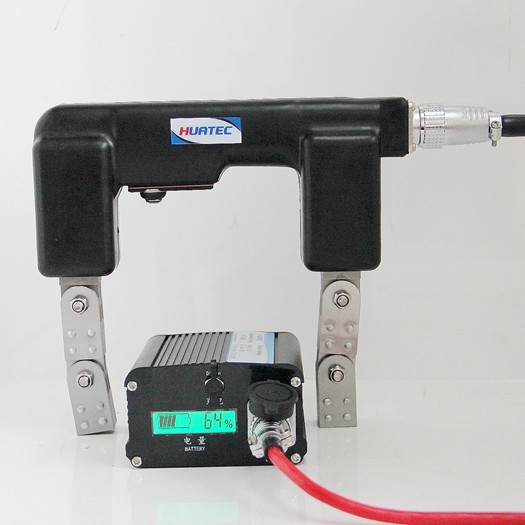

Функция отображения питания может отображать текущую мощность аккумулятора и имеет функцию звуковой и световой сигнализации.

Встроенный микрокомпьютерный чип для стабилизации выходного напряжения и обеспечения чувствительности обнаружения.

Регулируемое намагничивание

Специальная рабочая поясная сумка может переносить аккумуляторный блок, магнитную суспензию, контрастный агент, зонд-дефектоскоп и т. д.

Руководство по моделям

HCDX-Y7

Технические параметры

Рабочая температура: -10 ~ +40 C

Температура хранения: -20 ~ 50 C

Относительная влажность:<80% без конденсации

Повышение рабочей температуры:<18 C

Коэффициент временной нагрузки: >50%

Чувствительность: тестовая деталь стандарта A1, канавка 15/50 четко отображается.

Минимальная мощность переменного тока при подъеме: >4,5 кг (44 Н)

Минимальная мощность постоянного тока при подъеме: >18,1 кг (177 Н)

Стандартная конфигурация:

HCDX-Y7

Основной блок дефектоскопа с магнитным порошком 1

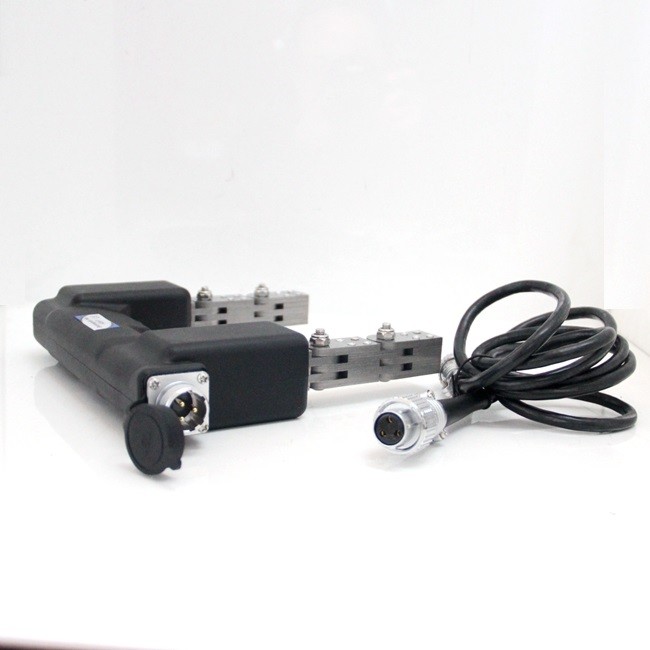

Кабель питания 1

Аккумуляторный блок постоянного тока (источник питания для намагничивания постоянным током) 1

Рюкзак постоянного тока 1

Адаптер питания 1

Линия подключения выхода постоянного тока 1

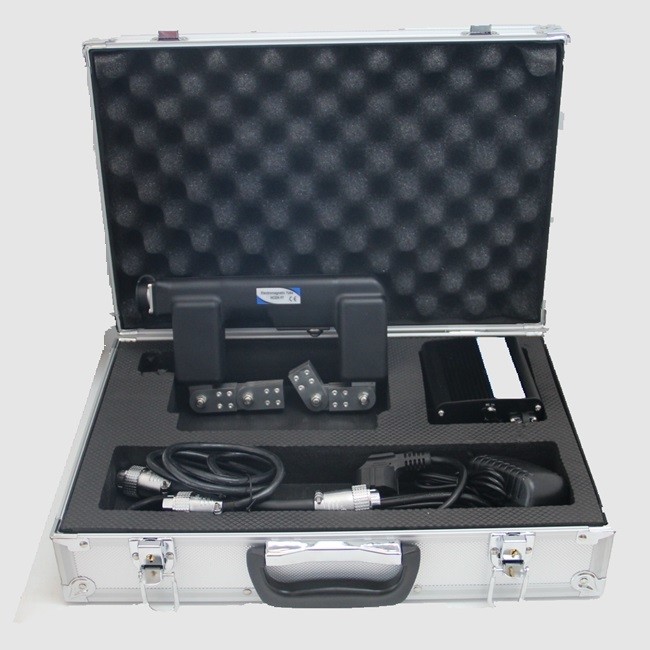

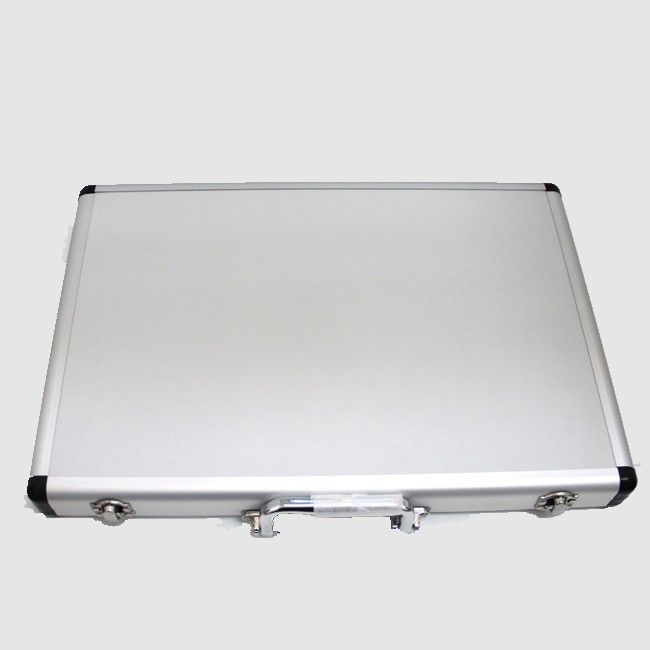

Инструментальный ящик 1

Примеры дефектов:                                               Местоположение дефекта:

Включения Швы                                                 Поверхностные и подповерхностные Идеально подходит для: Трещин усталости

Усадочные трещины Разрывы Нахлесты                                     Полевые испытания, осмотры горшков

Сварочный шлак Шлифовальные трещины                               Инспекции в процессе эксплуатации

Закалочные трещины                                                Требовательные условия

                                                                            Контроль сварных швов
