Сканирование B сканирование 0,001 мм высокого разрешения проникающего покрытия ультразвукового толщиномера

A & B сканирование ультразвукового толщиномера для измерения толщины покрытия с высоким разрешением 0,001 мм

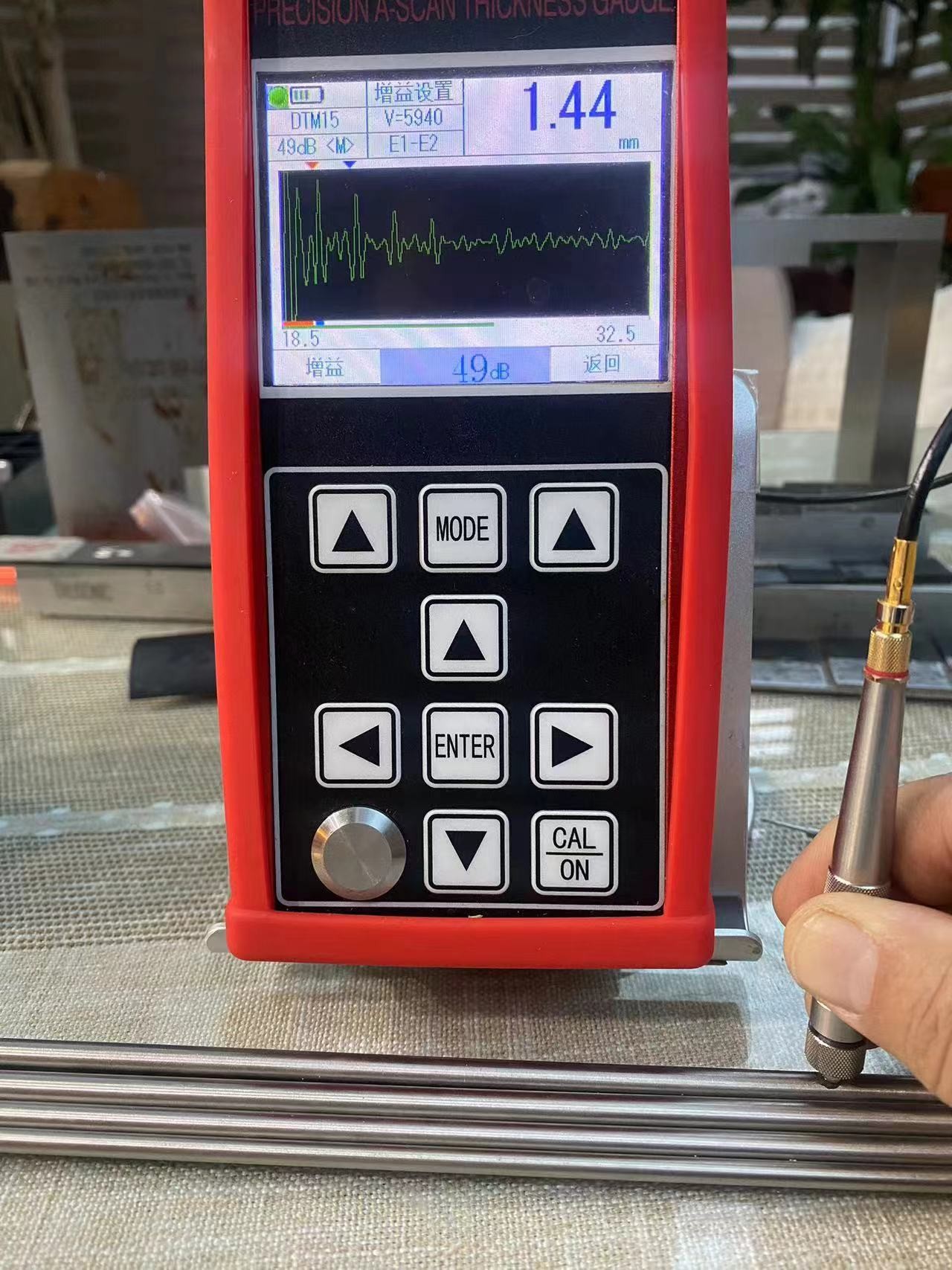

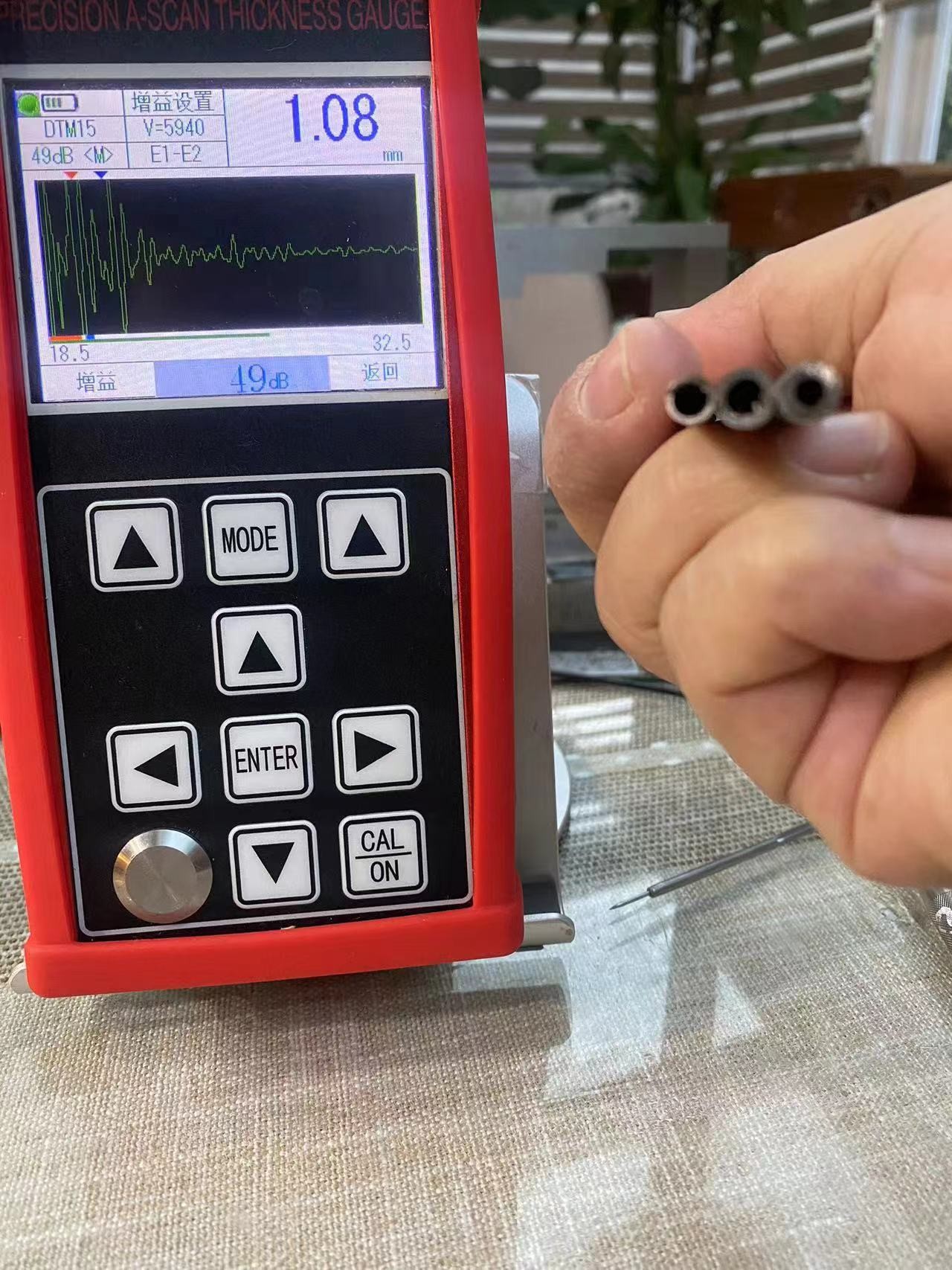

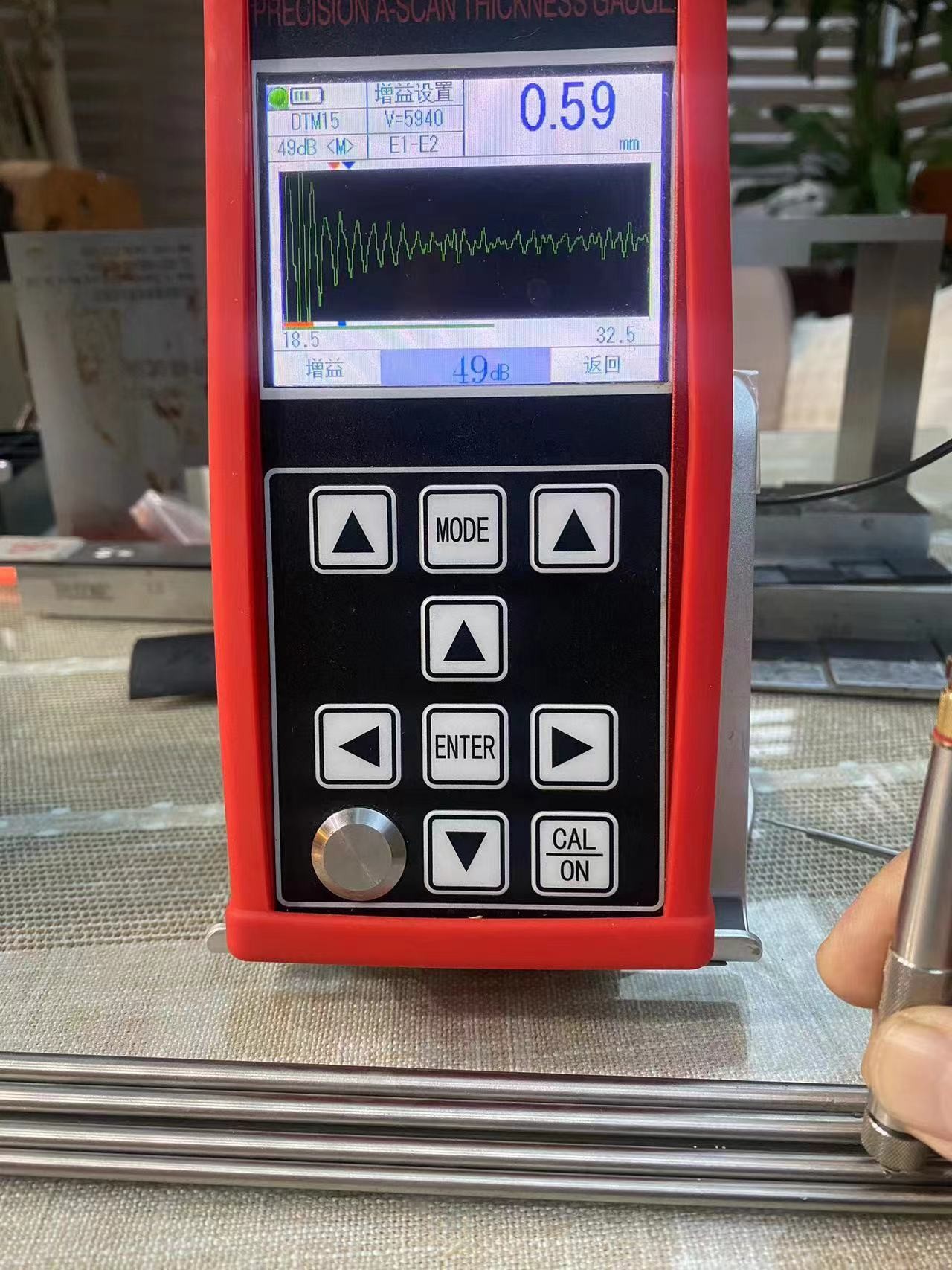

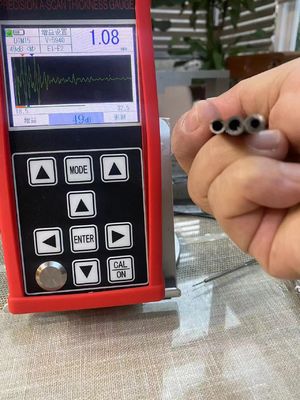

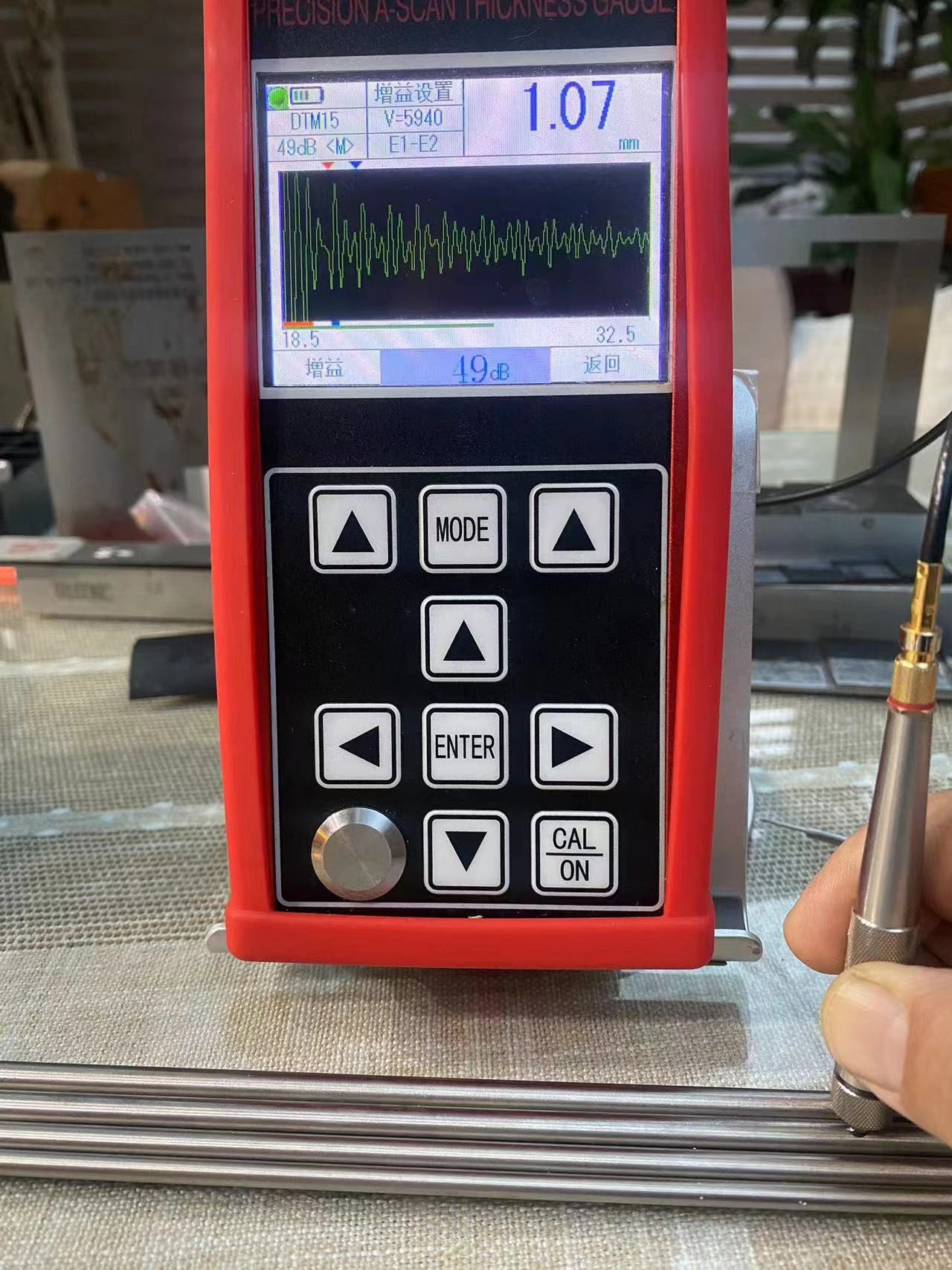

TG-5700 - это новый тип портативного цифрового ультразвукового толщиномера высокой точности с A/B-сканированием. Он использует принцип измерения толщины ультразвуком, основанный на отражении импульсов. Он подходит для измерения толщины материала, в котором ультразвуковая волна может распространяться с постоянной скоростью и получать отражение от его задней поверхности. Разрешение измерения составляет 0,001 мм, а диапазон измерения составляет всего 0,15 мм (сталь).

Этот продукт может точно измерять пластины и обработанные детали. С другой стороны, он может контролировать степень утонения труб и сосудов под давлением в производственном оборудовании после коррозии во время использования. Его можно использовать в нефтяной, химической, металлургической, судостроительной, аэрокосмической, энергетической и других областях.

Этот продукт соответствует следующим стандартам: Спецификация калибровки для ультразвукового толщиномера (JJF 1126-2004).

● Этот продукт имеет режим A-сканирования, режим B-сканирования и режим цифрового отображения;

● Диапазон измерения широкий, и используется уникальная технология «многократного эха» для реализации измерения ультратонких деталей с минимальной толщиной измерения 0,15 мм (сталь);

● Этот продукт может измерять толщину с высокой точностью, а максимальное разрешение измерения может достигать 0,001 мм; Разрешение повторения может достигать ± 0,002 мм;

● Он имеет функции проникновения покрытия и измерения эхо-сигнала к эхо-сигналу, которые используются для измерения материалов со слоем краски и покрытием на поверхности;

● Несколько режимов измерения: режимы mb-e, E-E и me-e соответствуют измерению обычных толстых заготовок; Тонкий режим реализует измерение тонких деталей;

● Числовые режимы включают: режим обычного значения толщины, режим разности / скорости уменьшения и режим максимального значения;

● Два режима усиления: автоматическое усиление / ручное усиление;

● Можно установить ручное отключение и автоматическое отключение с функцией энергосбережения;

● Он поддерживает различные датчики, включая двухкристальный датчик и однокристальный датчик, и поддерживает высокочастотный датчик до 20 МГц;

● Он поддерживает массовое хранение и может хранить 100000 значений толщины, 500 групп форм сигналов A-сканирования и 500 групп форм сигналов B-сканирования одновременно;

● Большой 3,5-дюймовый цветной TFT-LCD дисплей с разрешением 320x240 высокой четкости (QVGA);

● Он имеет различные методы калибровки, поддерживает одноточечную калибровку, многоточечную калибровку и режимы ручной калибровки, а также может одновременно калибровать скорость звука и нулевое положение датчика; Он поддерживает коррекцию V-пути двухкристального датчика.

● Он поддерживает преобразование метрической и британской системы; Он может переключаться между миллиметрами и дюймами;

● Он поддерживает отображение на английском языке.

Он подходит для измерения толщины металлов (таких как сталь, чугун, алюминий, медь и т. д.), пластмасс, керамики, стекла, смолы, стекловолокна и других хороших ультразвуковых проводников.

Принцип измерения толщины ультразвуком аналогичен измерению световой волной. Ультразвуковой импульс, излучаемый датчиком, достигает измеряемого объекта и распространяется в объекте. Когда он достигает границы раздела материалов, он отражается обратно к датчику. Толщина измеряемого материала определяется путем точного измерения времени распространения ультразвука в материале.

* Примечание: компания оставляет за собой право вносить технические изменения без предварительного уведомления.

Стандартная поставка

Основной блок TG-5700 1 шт.
Преобразователь 2,5M Φ20 с одним элементом, диапазон испытаний 4-1800 мм 1 шт.
Флакон с купантом 1 шт.
Кейс для переноски 1 шт.
Инструкция по эксплуатации 1 шт.

Сертификат калибровки 1 шт.

Дополнительные аксессуары

Различные датчики с разной частотой, одноэлементный датчик 8 мм/10 мм/12 мм и ультразвуковые датчики толщины TR

Различные ступенчатые клиновые блоки

Программное обеспечение для ПК

Упаковка

Упаковка: Стандартная экспортная упаковка, кантон

Дополнительный датчик:
