Прецизионный ABS-профилометр для проверки поверхности грубости

Оборудование для измерения шероховатости поверхности. Машина для испытания профилометра на контурной диаграмме шероховатости поверхности.

1. Название продукта: Интегрированная машина для профилирования шероховатости поверхности

2. Модель продукта: SRT-7150, торговая марка: HUATEC.

3. Фотография товара

4. Ключевые преимущества

• Десятилетия посвящены точным измерениям!
• Через сертификацию системы менеджмента качества ISO9001, сертификацию системы управления знаниями;
• Национальная сертификация предприятий по преимуществам интеллектуальной собственности;

• Благодаря экспорту сертификации ЕС CE;

• Диверсификация продукции: поддержка настройки клиента;

5. Описание прибора и диапазон измерения:

# SRT-7150 — это комплексное измерительное оборудование для измерения шероховатости поверхности и контура.

# Шероховатость поверхности и профиль различных заготовок измеряются и анализируются с помощью высокоточной системы измерения решеток, высокоточной направляющей для шлифования, высокопроизводительного бесконтактного линейного двигателя, высокопроизводительного модуля измерения шероховатости, высокопроизводительной технологии компьютерной системы управления и идеального мультиплексора. -функциональное программное обеспечение.

# Устройство может измерять различные параметры различных механических деталей, такие как параметры гладкой линии и профиля поперечного сечения, параметры волнистости поверхности, параметры шероховатости и так далее.

# Он может измерять прямолинейность, наклон, обработку угла, обработку окружности (расстояние от прямой до касательной, расстояние от центра окружности до центра окружности, радиус дуги, расстояние от точки пересечения до центра окружности, расстояние от центра окружности до прямой линии). ), обработка точечных линий (расстояние от точки пересечения до прямой, расстояние от точки пересечения до центра окружности, точка пересечения двух прямых, расстояние от точки пересечения до точки пересечения), логарифмическая кривая, ширина канавки, глубина канавки, расстояние до края канавки , расстояние до центра канавки, наклон, горизонтальное расстояние, вертикальное расстояние и другие параметры формы различных деталей.

# Он подходит для подшипниковой промышленности, механической обработки, автомобилей, мотоциклов, прецизионного оборудования, прецизионных инструментов, форм, инструментов, оптических компонентов и других отраслей промышленности.

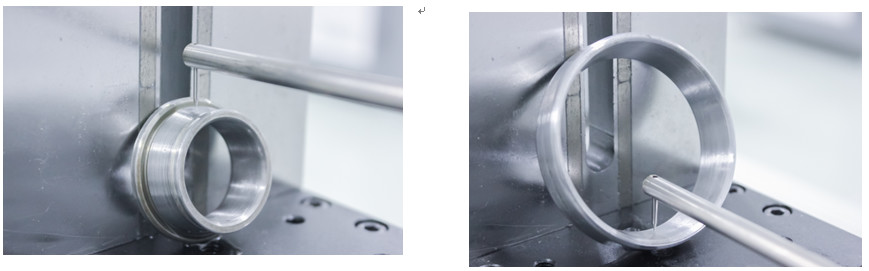

6. Случаи применения:

7.Технические характеристики продукта:

(1)Высокая точность, высокая стабильность, высокая повторяемость, длительный срок службы;

1. Выбраны ведущая высокоточная система измерения решеток и высокоточная система измерения индуктивности, а точность измерения очень высока.
2. Независимые исследования и разработки системы высокоточного шлифования направляющих, хорошая износостойкость материала направляющих, обеспечение стабильной и надежной работы системы;
3. Высокопроизводительная система привода с линейным двигателем обеспечивает высокую стабильность измерений и хорошую повторяемость.

4. Измерительный стол может регулировать направление Y, горизонтальное направление, направление горизонтального сектора и различные углы, а также регулировать различные углы, что очень удобно для требований пользователя к измерениям.

(2) Интеллектуальная система программного обеспечения:

Интерфейс управления прибором удобен, оператор может легко освоить работу с прибором, а использование очень простое.

1) Практический опыт разработки программного обеспечения для измерений, накопленный компанией в течение многих лет, обеспечивает клиентам простой, практичный и быстрый опыт работы;

2) Мощная автоматическая обработка данных, печать отчетов различных форматов, автоматическое отображение, печать, сохранение, запрос записей измерений; данные могут быть заархивированы или распечатаны централизованно, не занимая время операции проверки.

3) Широкий диапазон измерений, который может соответствовать специальной функции измерения практически всех типов измерения контура заготовки, включая специальный винт заготовки, подшипник, резьбу и так далее.

4) Измеряемый участок может быть выбран автоматически и вручную для оценки, а функция программного обеспечения может быть настроена в соответствии с требованиями заказчика;

5) Используя компьютерную базу данных большой емкости, можно записывать все результаты проверки.

8. Экологические требования к использованию:

• Потребляемая мощность: около 500 Вт
• Питание переменного тока: 220 В ± 10 %, 50 Гц
• Экологические требования: температура - 10~30°С;
• Относительная влажность: < 85 %
• На месте установки нет очевидного источника вибрации.
• Индивидуальный заземляющий провод
• В помещении не должно быть пыли, вибрации, шума, потоков воздуха, агрессивных газов и сильного магнитного поля, которые могут повлиять на результаты измерений. Максимальная среднеквадратическая вибрация грунта: < 50 Гц 2,5 мкм/с > 50 Гц 5,0 мкм/с

9.Технические параметры:

Примечание. Вышеуказанные технические параметры могут быть скорректированы в соответствии с фактическими потребностями пользователей. Приглашаем Вас проконсультироваться у наших специалистов по различным вопросам.

10.Размер оборудования:

12. Дополнительная конфигурация

1, различные характеристики и тестовые иглы

2. Многонаправленная и многосиловая рабочая платформа.

Двухосная платформа: вращение и рыскание;

Вращение по оси Z: 360°, минимальное деление 1', с функцией блокировки;

Наклон оси Y: отклонение оси Y, диапазон измерения 45°, минимальное деление 0,1°;

Раскрытие плоскогубцев: 85 мм;

Габаритные размеры скамейки (длина х ширина х высота): 170Х170Х160мм;

Общий вес: 14 кг; Максимальная нагрузка: 20 кг

3,Многофункциональный V-образный блок

Размер: 75*35*24 мм;

Примечания: используется для позиционирования мелких деталей вала,

с функцией зажима

4,Многофункциональный светильник

13.Доставка и приемка

1, Доставка

1. Срок поставки: в течение 15 рабочих дней после вступления договора в силу.
2. Место доставки: бесплатная экспресс-доставка до места доставки, указанного заявителем.

2. Установка и обучение

1. Наша компания берет на себя монтаж и пуско-наладку оборудования на объекте пользователя;
2. Во время установки и ввода оборудования в эксплуатацию технический персонал Покупателя должен быть обучен теории, практической эксплуатации и техническому обслуживанию, чтобы технический персонал пользователя мог освоить эксплуатацию оборудования, иметь навыки использования оборудования для проверки, обеспечить нормальную работу оборудования. эксплуатация оборудования и уметь устранять общие неисправности и проводить специальное обслуживание оборудования.

3. Проверьте перед принятием

1. Стандарт приемки: в соответствии с действующими национальными правилами проверки и техническим соглашением контракта.

2. Объекты приемки: проверка соответствия количества и технических характеристик основной машины, принадлежностей и инструментов оборудования требованиям технического соглашения договора и инструкции по эксплуатации оборудования; Проверить полноту и соответствие инструкции по эксплуатации и других данных оборудования требованиям технического соглашения.
3. В процессе приемки и исполнения контракта, если есть какие-либо недостающие элементы или недостатки, влияющие на работу оборудования, такие как аксессуары для оборудования, технические данные, руководства пользователя, специальные инструменты, запасные части, услуги и техническое руководство, наша компания несет ответственность за бесплатное восполнение недостающих товаров и недостач.
4. После приемки обе стороны подписывают Акт приемки продукции.
