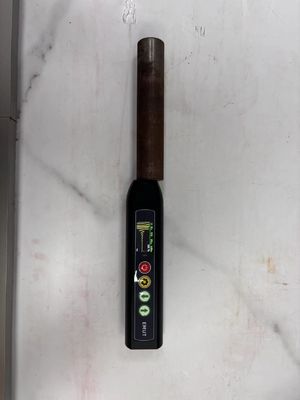

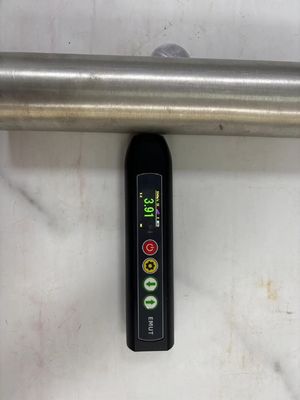

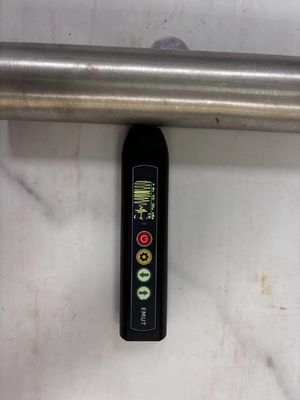

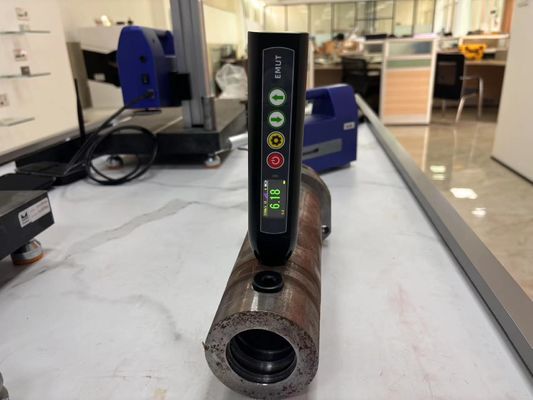

TG-14+ A Scan & B Scan APP режим EMAT Электромагнитный ультразвуковой толщиномер с цветным ЖК-дисплеем
Характеристики прибора
Малый размер, легко переносится
Требования к поверхности заготовки невысоки, грубая поверхность без обработки шлифованием может достигать неконтактного измерения
Он не чувствителен к покрытию и может быть использован для измерения толщины покрытых частей.
Без акустического соединителя можно измерить толщину высокотемпературной заготовки и произвести температурную компенсацию.
Общие характеристики:

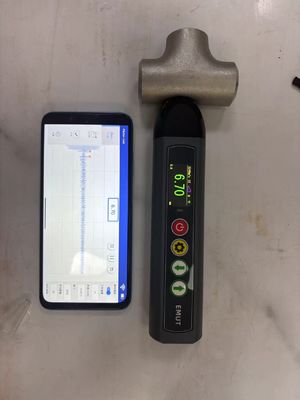

A. Инструмент состоит из хоста и мобильного телефона, которые подключены беспроводным способом через Wi-Fi
B, прибор использует принцип электромагнитного ультразвука, процесс проверки не требует полировки поверхности заготовки, не требуется сцепляющего агента
C, зонд и хозяин интегрированы, зонд может быть заменен
D, подключен к мобильному телефону, планшетный компьютер после сканирования, B сканировать две функции
E, тип конфигурируемого зонда: зонд (≤80°C, краткосрочное измерение), высокотемпературный зонд (≤800°C, краткосрочное измерение)
F, конфигурируемая высокотемпературная ручка: короткая ручка (для выполнения требований к проверке до 350 °C, краткосрочные измерения), длинная ручка (для выполнения требований к проверке до 800 °C,краткосрочное измерение)
Основные параметры:
| Отбор проб | 80 MSPS |
| Пропускная способность | 2.5МГц ∙6МГц |
| Передать | ± 600V_400Hz_125ns |
| Прибыль | Автоматический 0 ~ 96 дБ, шаг 1 дБ |
| Точность измерений | ± 0,01 мм |
| Диапазон скорости звука | 4009999 м/с |
| Эффективный диапазон | 00,75 ≈ 1280 мм |
| Средний балл | L,M,H Третья передача регулируемая |
| Расстояние подъема | 5 мм ((алюминий), 4 мм ((углеродистая сталь), 3 мм ((нержавеющая сталь) |
| Диапазон измерений | Измерение углеродистой стали 1X:160 мм 2X:320 мм 3X:640 мм 4X:1280 мм |
| Тип измерения | Алюминий, медь, железо, углеродистая сталь, литая сталь, сплавная сталь, нержавеющая сталь, сплав титана и другие металлические материалы |
| Канал измерения | 2* тонкий кусок, общего назначения, бар |
| Режим измерения | Одноэхо (I-E), двойное эхо (E-E) |
| Образец поиска | Граница - граница, вершина - вершина, вершина - граница |
| Помощная функция | Автомобильное замораживание, автоматическое увеличение, автоматическое засыпание, дисплей A-сканирования, подключенный к Wi-Fi телефон |
| Коррекционная функция | Регулирование высоты ворот, регулирование задержки, регулирование ручного усиления, калибровка скорости звука, компенсация высокой температуры |
| Коммуникация | RS-485 или USB2.0 |
| Перезарядка | 5V2A, стандартный интерфейс типа C |
| Экран отображения | 1.47 INCH 320×172 IPS_LCD |
| Размер тела | 1780,4 мм × 42 мм × 32 мм |
| Продолжительность работы батареи | 3.7В 3400mAh литийная батарея на 6 часов |
| Вес | Металлическая оболочка: 358г В инъекционная оболочка: 255г С инъекция + быстрая разборка: 289г |
Стандартная конфигурация
| Серийный номер | Имя | Количество | Маркировка |
| 1 | Хост-машина | 1 | |
| 2 | Зонд нормальной температуры | 1 | 4 МГц, 42 мм*32 мм |
| 3 | Кабель для зарядки | 1 | |
| 4 | Зарядная розетка | 1 | |
| 5 | Руководство и сертификат калибровки | 1 | |
| 6 | Испытательный блок железной основы | 1 | |
| 7 | Испытательный блок на основе алюминия | 1 | |
| 8 | Коробка для упаковки | 1 |
Факультативные пункты(можно заказать по требованию, не включен в стандартную конфигурацию)
| СН. | Имя | Количество | Маркировка |
| 1 | Зонд высокой температуры | 1 | 4 МГц,Φ33 мм*40 мм |
| 2 | Зонд нормальной температуры малого диаметра | 1 | 4 МГц,Φ13 мм*36 мм |
| 3 | Зонд нормальной температуры большого диаметра | 1 | 4 МГц,Φ40 мм*60 мм |
| 4 | Мобильный телефон | 1 | Телефоны с поддержкой Android и HarmonyOS |
| 5 | Подставка | 1 | Поддержка Android, HarmonyOS Pad |

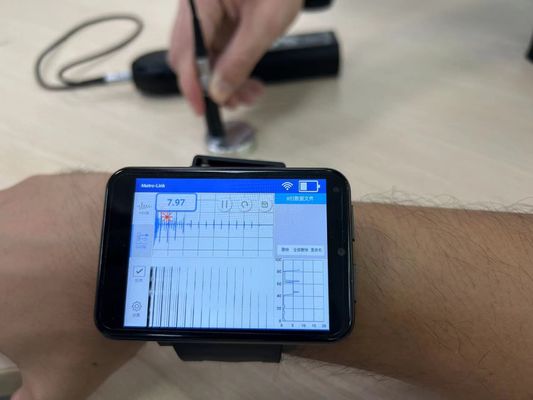

| 6 | Смотрите. | 1 | Часы, поддерживающие Android и HarmonyOS |
| 7 | Высшее компьютерное программное обеспечение | 1 | Программное обеспечение APP |
