Контрольные панели чувствительности Twin NiCr с трещинами ТипⅠASTM E1417 AMS 2647D ISO 3452 JIS Z 2343-3

Капиллярные дефектоскопы Twin NiCr Панели чувствительности NiCr Twin Панели для испытания на проникновение с трещинами

Тип HUATEC ⅠБлок для проникновения соответствует стандартам: ISO 3452-3:1998(E), JIS Z 2343-3:2001

Название продукта: Twin NiCr Панели чувствительности, NiCr Twin Панели для испытания на проникновение с трещинами

Основное применение

Панели для испытания на проникновение с трещинами NiCr Twin используются для сравнения и оценки чувствительности и производительности капиллярных дефектоскопов.

Подробное описание
Панели для испытания на проникновение с трещинами NiCr Twin доступны с глубиной дефекта 10, 20, 30 и 50 микрон (0,0004, 0,0008, 0,0012, 0,002 дюйма).

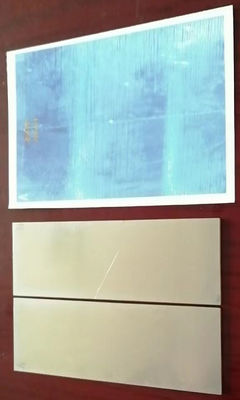

Каждый комплект состоит из пары идентичных панелей, помеченных A и B, с сертификатом производителя и фотографией трещины.

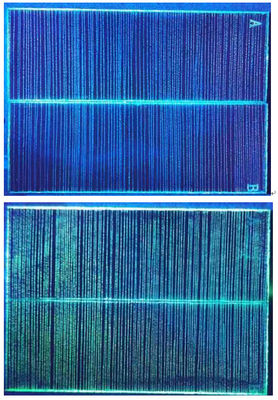

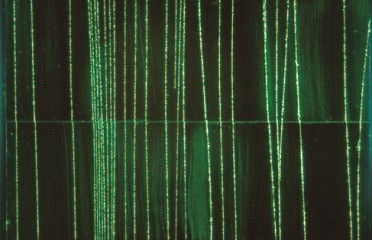

Эти панели изготавливаются путем нанесения твердого сплава никель-хром на латунную подложку толщиной 2 мм и растяжения панели. Твердый NiCr хрупок по сравнению с латунной подложкой, поэтому трещины, создаваемые в слое покрытия, ограничиваются толщиной слоя. Затем панель разрезается пополам перпендикулярно направлению трещин, создавая тем самым парную пару практически идентичных трещин контролируемой глубины.

Панели NiCr используются для сравнения новых и использованных пенетрантов, а также могут использоваться для сравнения производительности различных пенетрантных материалов или различных методов обработки.

Технические параметры

Гарантированно эквивалентно панелям, поставляемым Sherwin и Magnaflux.

Соответствие спецификациям:ASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3

Стандартная поставка:

Блок PT Type I  1 комплект

Сертификат калибровки HUATEC 1 шт.

Кейс 1 шт.
