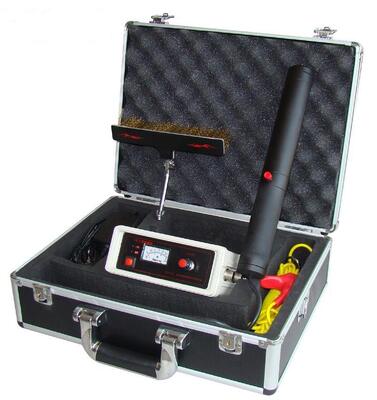

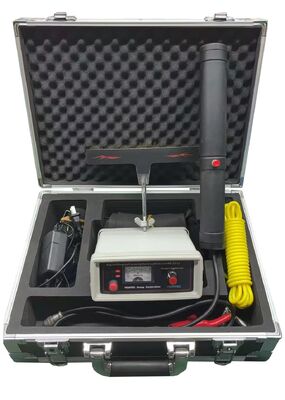

Детектор отверстий для проверки защитных покрытий Недостатки нефтегазопроводов, кабелей, эмали, металлических баков
Подробная информация:
[Функция]
HD-201 Porosity Holiday Detector - это специальное испытательное оборудование, используемое для обнаружения нефтяных и газопроводов, кабелей, эмали, металлических резервуаров, корпуса и других защитных покрытий.Это простое и практичное оборудование..
[Характеристика]
1Низкое потребление энергии, небольшие размеры, легкий вес;
2Простая работа;
[Основной технический индекс]
1Диапазон измерений:
HD-201A:0.03-3.5 мм ((Эпоксидный угольный смола смола среда)
HD-201B:3.5-10.mm ((Нефтяная асфальтовая среда)
HD-201C:0.03-10.mm ((Эпоксидный угольный смола, нефтяная асфальтовая среда)
3Выходное высокое напряжение:
HD-201A:0.5-15 кВ
HD-201BОт 15 до 35 кВ
HD-201C:0.5-35КВ
4Дисплей: указатель
5Система управления высоким напряжением:обычное регулирование потенциометра
6, питание постоянным током: 12 В
7Потребление: < 5 Вт
8Задержка сигнализации: 1-2 секунды.
9Высоковольтный зонд:Электронный генератор высокого напряжения
10Упаковка: металлический сундук
11Основные размеры: 165 мм × 155 мм × 68 мм
12Вес:1.5 кг ((включая аккумулятор)
[Принцип]
Детектор генерирует высокое напряжение постоянного тока, которое наносится на поверхность покрытия с помощью зонда.Когда зонд проходит через дефект покрытия, то электрическая цепь завершена и ток течет от зонда к субстрату.звуковые и визуальные сигналы тревоги активируются в детекторе и может возникнуть искра при дефекте..
[Схема испытательного напряжения]
| Антикоррозионный материал |
Толщина покрытия |
Напряжение обнаружения |
Примечания |
|
Эпоксидный угольный смола
Две масляные ткани
|
0.2
0.4
0.6
0.8
|
4-5 кВ или самостоятельно
|
Если стандарт должен быть реализован в соответствии со стандартом
|
|
Нефтяная смола
|
2
3
5.5
7
9
|
11
15
18
20
24
|
| Полиэтиленовая лента |
Согласно формуле преобразования 3249TC=V V: напряжение TC: толщина коррозионного слоя
Стандартная реализация критериев принятия SY4014-92
|
| Стеклянные подкладки |
В зависимости от опыта, напряжение обнаружения обычно составляет 8-20 кВ. |
| Другие антикоррозионные материалы |
В зависимости от конструкции конструкторского отдела для обнаружения изоляционных характеристик напряжения или самого материала. |

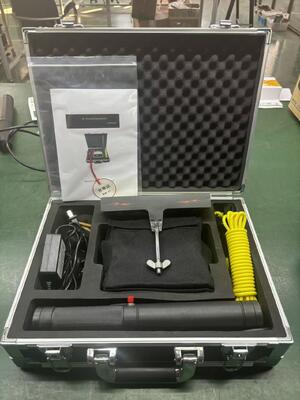

[Стандартная доставка]
Главное подразделение
Пистолет высокого напряжения
Пистолет высокого напряжения
Зарядка
Длинный кабель
Короткий кабель
Магнит соединительный
Земляная кража
перчатки высокого давления
Учебное пособие
Сертификат калибровки HUATEC
Дополнительные принадлежности
Кисточка для ковчега
Плоская кисть
Круговая пружинная кисть
Проводка Внутренняя поверхность щетки
Аккумулятор
